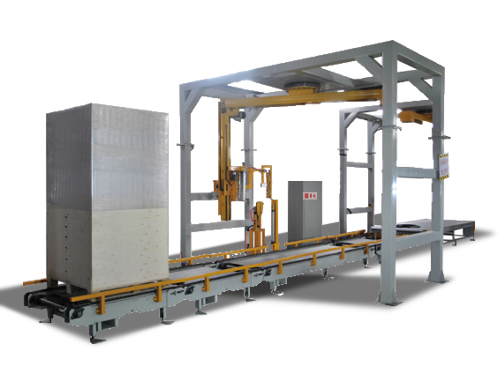

搖臂式纏繞機

設備介紹：

搖臂式自動纏繞包裝機，主要適用于生產量大、物流效率較高的現代化作業，滿足較輕或較重貨物的包裝要求。可根據不同的產品和現場的實際需求，定制不同的包裝系統，自動完成貨物的包裝過程，自動上斷膜機構可實現無人化操作。廣泛應用于食品、飲料、化工、造紙、建材等行業。

1、準備工作

上膜：工作人員進入設備內部，人工將纏繞膜穿好并引出放入上膜器將膜夾住(只有第一個循環過程需人工上膜，以后設備會自動上膜)。

開啟電源：

打開電控箱，閉合空氣開關，關閉電控箱

用鑰匙打開鑰匙開關，開始運行

工作人員根據貨物情況更改控制面板上的頂層、底層、往復次數等參數，確認后按下啟動鍵。纏膜機進入待機狀態！

二、設備技術資料

PY-800FZ搖臂式纏繞機（進貨時，要求靠近上斷膜裝置一側）

(1) 技術參數

   裹繞規格：MAX（1000-1200mm×1000-1200mm×2000 mm）

   懸臂速度：0-18rpm

   主機功率：2.3 kw

   電壓：AC 380V  三相五線

   整機重量：2000kg

   懸臂轉速：0-18轉/分

   氣壓：0.5-0.7Mpa

   工作環境：?jiǎn)螜C(jī)使用

   設備高度：3500（以實際為準）

（2）設備組成

a)轉臂部件

由轉臂及搖臂組成

采用不銹鋼制成的矩形管

轉臂旋轉采用回轉支撐連接，平穩可靠

轉臂速度：0-18rpm,轉速變頻可調，轉臂可精確定位

轉臂帶有電磁制動器

轉臂減速機功率1.5kw

膜架升降采用鏈條傳動，鏈條選用08B標準滾子鏈

升降速度：0-56mm/s, 升降速度變頻可調

升降減速機（渦輪減速機） 功率：0.4kw

轉臂裝有行程開關，控制模架上下行程

b) 膜架系統

   采用濟鋼優質鋼板制成

   制作完成后酸洗、磷化、噴塑

   預拉伸膜架：拉伸比為1:2.5，自動送膜，送膜速度可調。

   出膜方便，一拉即可，斷膜膜架自動停止運轉。

   送膜電機0.37KW

   接近開關控制薄膜送出，靈敏可靠。

   送膜電機0-750rpm可調。

   膜架上安裝光電開關，自動檢測貨物高度。

c)自動上斷膜系統（備注：自動夾膜裝置有300mm的工作高度要求，單機使用時，需要將自動上斷膜裝置做基礎或者直接墊高工作托盤高度）

采用優質矩形管及濟鋼鋼板制成

制作完成后酸洗、磷化、噴塑

采用氣缸氣動控制覆膜和夾膜

變壓器、電加熱絲實現斷膜

  壓縮空氣：0.5-0.7Mpa

  質量：無油無水空氣。

d)電控系統：

  PLC可編程控制，纏繞層數、次數可調，自動感測貨物高度。

  自由設定頂層底層纏繞圈數

轉臂旋轉、膜架升降均采用無級變頻調速，

操作方便，便于控制包裝效果。

  貨物啟動停止使用光電開關控制

e）氣控系統

  氣控系統采用電磁閥，減壓閥控制

  配有油水分離器

f) 氣動壓頂裝置

壓頂裝置：采用直線導軌結構，安全平穩。

升降立柱：雙立柱結構，安全可靠；

耗氣量：1000ml/min 。

（3） 包裝材料 LLDPE 拉伸薄膜技術指標

   收縮率縱向70% 橫向30%

   拉伸強度縱向27MPa 橫向29MPa

   斷裂拉長率縱向360% 橫向510%

   厚度：  17～30μm

   膜卷規格：Φ200-Φ260mm（外徑）x500 mm（寬度）

   膜芯規格：Φ76.2 mm（卷芯內徑）x520 mm（寬度）

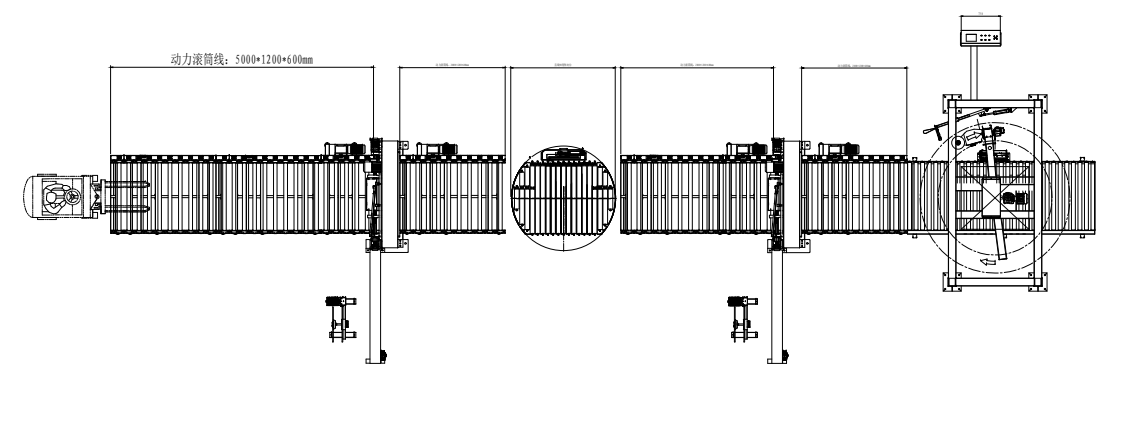

方案圖：
